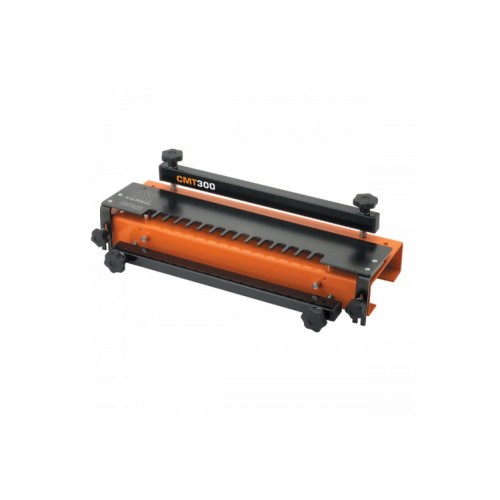

Приспособление для фрезерования шипов СМТ300 предназначено для создания нескольких типов шиповых соединений - глухих и открытых шипов "ласточкин хвост", открытых ящичных шипов - с различными параметрами по ширине и глубине шипования.
СМТ300 комплектуется шаблоном для глухого соединения "ласточкин хвост" СМТ300-Т128 и соответствующим копировальным кольцом 899.005.00, которые позволяют работать с максимальной шириной заготовки 305 мм при толщине от 11 до 25 мм. С комплектным шаблоном используются фрезы СМТ для фрезерования шипа "ласточкин хвост":
718.127.11 - D=12,7 x 12,7 мм - S=6 мм;
918.127.11 - D=12,7 x 12,7 мм - S=8 мм (приобретаются дополнительно).
Универсальная база CMT300-SB1
Если расстояние между крепежными отверстиями для установки копировального кольца на используемом фрезере отличается от 50 мм, то дополнительно может понадобиться универсальная базовая подошва CMT300-SB, которая монтируется на любой ручной фрезер и предусматривает установку копировального кольца СМТ.

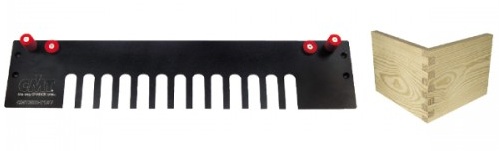

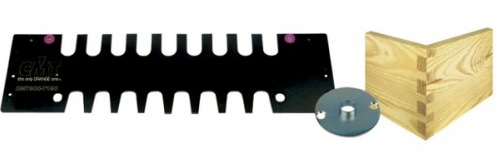

Дополнительно к приспособлению СМТ300 могут быть приобретены шаблоны и копировальные кольца для фрезерования другого размера глухого шипа "ласточкин хвост", открытых прямых ящичных шипов двух типоразмеров и сквозных шипов "ласточкин хвост" двух типоразмеров.

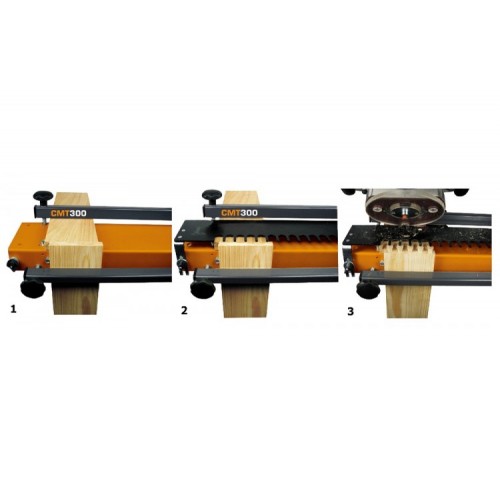

Порядок работы с помощью шипорезного приспособления CMT300
1. Установка и прижим заготовок.
2. Установка и фиксация шаблона.
3. Фрезерование пазов.
Подробная информация о работе с помощью СМТ300 - в инструкции по эксплуатации.
Для простоты отличия шаблонов они оснащены упорами разных цветов. Каждый из шаблонов должен использоваться с соответствующим копировальным кольцом, входящим в комплект с шаблоном, и фрезами определенных размеров, приобретаемыми дополнительно.

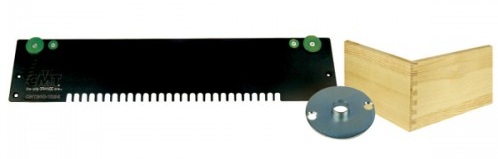

Варианты дополнительной комплектации шаблонами и фрезами:
