CMT656

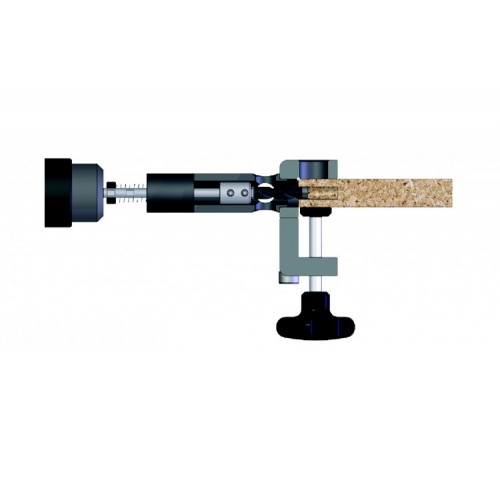

Кондуктор сверлильный CMT656 - универсальное сверлильное приспособление. Сверление отверстий присадочным сверлом с использованием приспособления CMT656 позволяет исключить сколы на обрабатываемой панели..Сверлильные адапторы CMT400-1 и CMT400-2 (В КОМПЛЕКТ НЕ ВХОДЯТ):

- имеют фиксаторы глубины сверления;

- подходят для различных дрелей и сверлильных станков;

- имеют дюралюминиевый корпус с отверстиями для выброса стружки;

- прецизионное исполнение для точного сверления отверстий.

CMT400-1: сверлильный адаптор для приспособлений CMT400, CMT656, CMT900 для сверления глубиной до 30 mm: 306.030.21 - 306.050.11 - 306.080.11.

CMT400-2 (соединение винтами): сверлильный адаптор для приспособлений CMT400, CMT656, CMT900 для сверления глубиной от 30 mm до 40 mm: 306.050.11 - 306.080.11 - 307.050.11 - 307.070.11

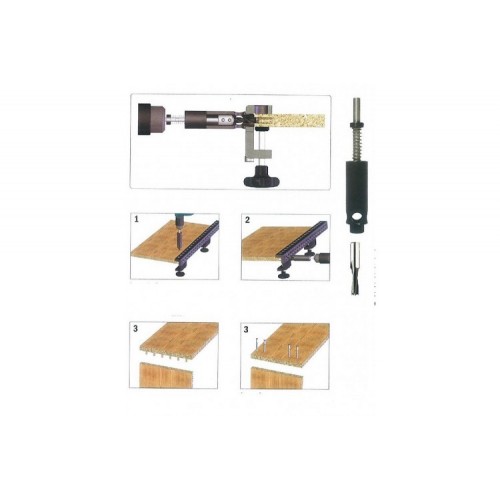

ПРИМЕР применения:

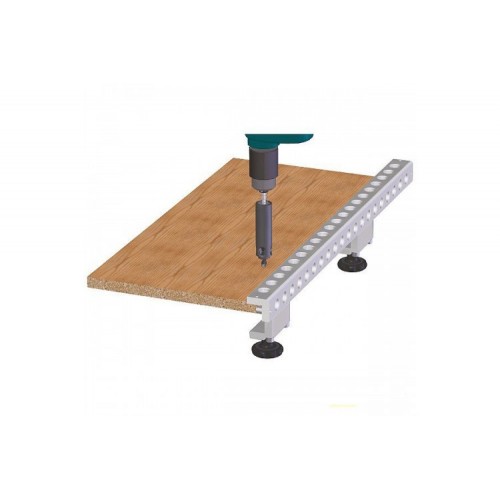

1. Установите приспособление на панель, зафиксируйте прижимом и затяните крепче. Установите глубину сверления на адаптере и присоедините к инструменту. Просверлите вертикальные отверстия.

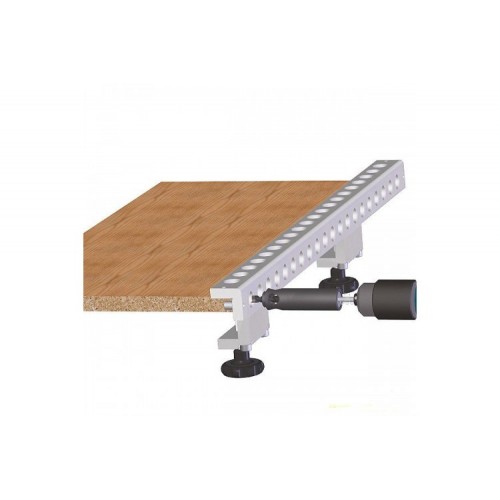

2. Закрепите приспособление на другой панели, зафиксируйте и просверлите горизонтальные отверстия.

3. Теперь просто установите шканты на клей в отверстия и соедините оба элемента

или используйте сквозные отверстия и соедините конструкцию мебельными винтами

Технические данные:                                   CMT656

- max. ширина заготовки за один установ:    656mm

- под шканты:                                                         Ø8mm

- под конфирмат:                                                   Ø7mm

- расстояние между отверстиями:                    32mm

- количество отверстий:                                      2x20mm

- толщина доски:                                                   16~40mm

- максимальная погрешность:                          0,8mm
