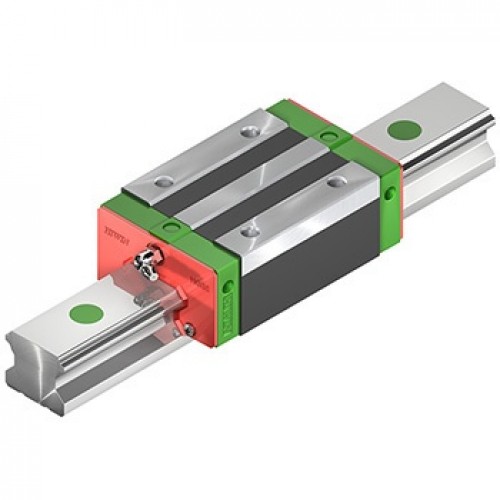

Профильные линейные направляющие Hiwin серия HG

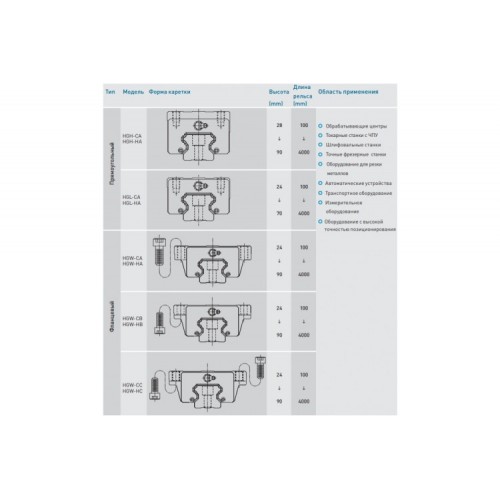

Профильные линейные направляющие HIWIN серии HG разработаны для станкостроения,  как наиболее универсальные направляющие для задач,  требующих плавность хода и высокие характеристики по грузоподъемности.  Специально разработанная конструкция с полукруглым профилем и углом контакта шариков  45 градусов обеспечивают устранение ошибок при установке рельсов  даже на шероховатой поверхности.  Каретка имеет четыре ряда шариков, вследствие этого обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях, благодаря четырех-точечному контакту каретки и рельса. Направляющие Hiwin серии HG подходят как  для большинства задач линейного перемещения  узлов станков,  так и для линейных перемещений в машиностроении в целом.

(1) Самоустановка Специально разработанная конструкция с полукруглым профилем и углом контакта шариков в 45 градусов серии HG обеспечивает избежание большинства ошибок установки, вызванных неровностями установочной поверхности и плавное перемещение посредством гибкой деформации тел качения и перемещения точек контакта. Способность к самоустановке, высокая точность и плавность хода сочетаются с лёгкостью установки.

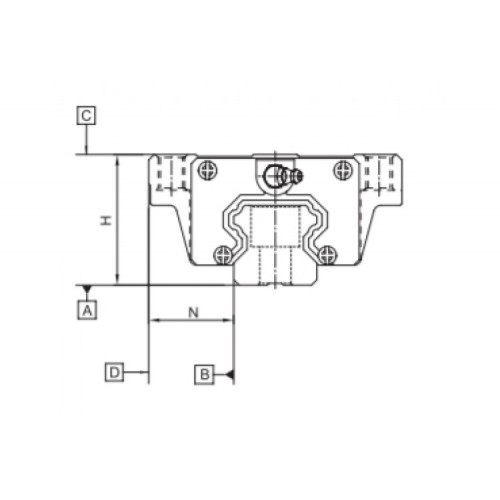

(2) Взаимозаменяемость По причине строгого размерного контроля, серия HG может поддерживать серийную приемлемость. Это означает, что любая каретка и любой рельс в серии могут быть использованы вместе в случае совпадения типоразмеров. И фиксатор предотвращает выпадение шариков в случае, когда каретка снимается с рельса.

(3) Высокая жёсткость конструкции во всех направлениях Благодаря четырёхточечному контакту шариков, серия HG имеет равномерную нагружаемость во всех направлениях. Благодаря полукруглому профилю дорожек качения и большей площади контакта шариков и дорожки качения достигается высокая грузоподъёмность и жёсткость конструкции.

Прим. : 1 kgh = 9.81 N
